İşığın idarə edilməsi. SR sensorları: növlər və iş prinsipləri
Sensorlar adi açar və dimmerlərə rahat alternativdir — idarəetməni gizlətmək və ya işığın avtomatik yanmasını qurmaq istəyəndə xüsusilə faydalıdır. Əslində belə modul həm sensor hissəsini, həm də icra blokunu birləşdirir: açar və ya dimmer.
Mündəricat
- 1. İnfraqırmızı sensorlar
- 2. Sensorlu (touch) sensorlar
- 3. Hərəkət sensorları
- 4. Mini-dimmerlər
- 5. Özünü yoxlama sualları
SR çeşidində bir neçə tip sensor var və onlar təkcə forma baxımından deyil, işləmə mexanizminə görə də fərqlənir. Bəziləri əks olunan infraqırmızı siqnala reaksiya verir, digərləri toxunuşu “hiss edir”, üçüncülər isə görünmə zonasındakı hərəkəti izləyir.
Buna görə sensoru görünüşünə görə deyil, istifadə ssenarisinə görə seçmək lazımdır: şkaf, profil, qapı, keçid zonası, metal səthə gizli toxunuş və ya hərəkət zamanı işığın avtomatik yanması.

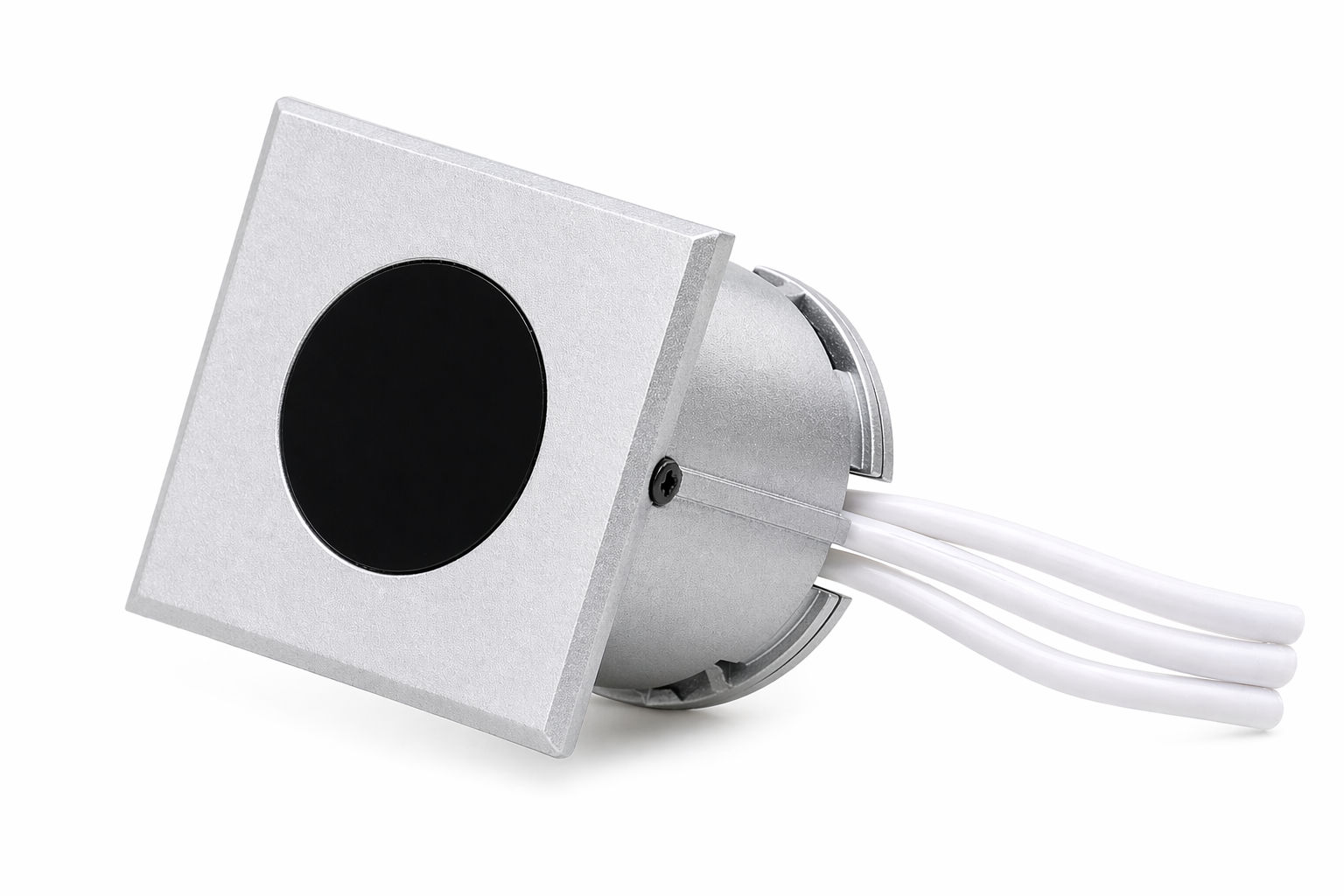

İnfraqırmızı sensorlar
İnfraqırmızı sensorlar infraqırmızı işıq göndərir və onun əks olunmasını analiz edir. Adətən 5 sm-ə qədər məsafədə olan obyektlərə reaksiya verirlər.
Görünüşcə bir-birinə çox bənzəsələr də, iş gərginliyi və işləmə məntiqi baxımından fərqli ola bilirlər.
“Əl hərəkəti” — açar
Sensorun qarşısında əli hərəkət etdirməklə işığı yandırıb-söndürməyə imkan verir. Birinci işə düşmə işığı yandırır, ikinci isə söndürür. 220V və 12–36V üçün versiyaları olur.
“Əl hərəkəti” — dimmer
Eyni qaydada işləyir, amma əli sensorun qarşısında bir az saxlasanız, parlaqlığı artırıb-azaltmaq mümkündür. Adətən bu tip modellər yalnız aşağı gərginlikli icrada olur.
“Qapının açılması”
Qapı çərçivəsində və ya qapının yanında quraşdırılır. Sensor bağlı qapını “gördüyü” müddətdə işıq sönülü qalır. Qapı açılıb obyekt nəzarət zonasından çıxanda işıq yanır. Şkaflar və nişlər üçün çox rahatdır.
Sensorlu (touch) sensorlar
Sensorlu (touch) sensorlar toxunuş zamanı elektrik tutumunun dəyişməsinə reaksiya verir. Məhz buna görə idarəetməni gizli, səliqəli və müasir formada qurmaq lazım olan yerlərdə çox uyğundur.

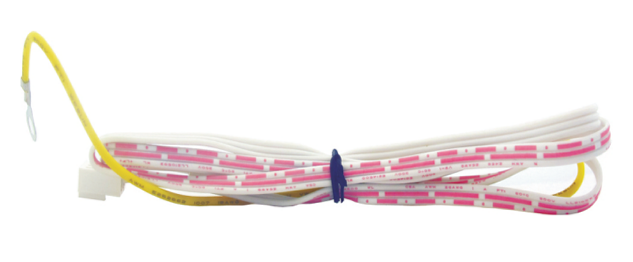

Metaltouch
Sensor rolunu istənilən metal səth oynayır. Qısa toxunuş — AÇ/SÖN, uzun toxunuş — dimmerləmə. Bu modellər yalnız aşağı gərginlikli variantda olur.

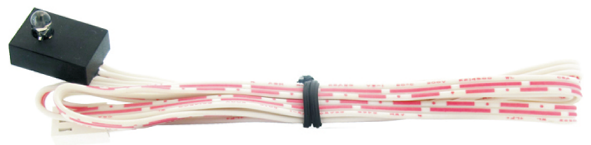

LEDball
Burada sensor funksiyasını toxunuşa reaksiya verən LED yerinə yetirir. Qısa toxunuş — yandırma/söndürmə, uzun toxunuş — parlaqlığın tənzimlənməsi. Açar versiyasında həm yüksək gərginlikli, həm də aşağı gərginlikli icralar mövcuddur.

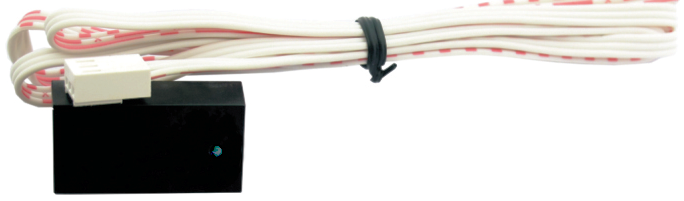

I-touch
Birbaşa sensorun özünə toxunuşa reaksiya verir. Məntiq eynidir: qısa toxunuş — AÇ/SÖN, uzun toxunuş — dimmerləmə. Adətən bu tip modellər aşağı gərginlikli icrada rast gəlinir.
Hərəkət sensorları
Hərəkət sensorları nəzarət zonasındakı aktivliyi “görür”, amma bunu müxtəlif üsullarla edir. Buna görə tətbiq ssenariləri də fərqlənir.

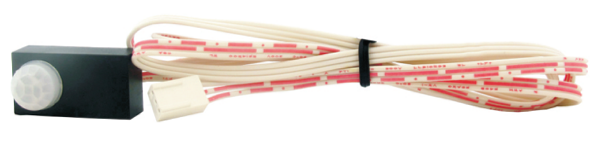

PIR-motion
Bu, infraqırmızı hərəkət sensorudur. İnsan və heyvan kimi isti obyektlərin hərəkətini aşkar edir. Görmə zonası təxminən 3 metrdir, sönmə gecikməsi isə təqribən 45 saniyədir. Adətən bu parametrlər sabit olur və tənzimlənmir.

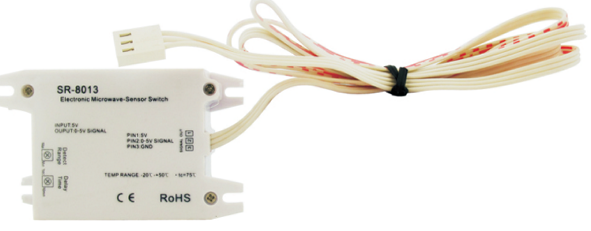

MicroWave
Mikrodalğalı hərəkət sensoru radiosiqnal göndərir və onun əks olunmasını analiz edir. Əks olunan siqnal dəyişəndə işə düşür. Həssaslıq zonası 20 m-ə qədər, sönmə gecikməsi isə 10 dəqiqəyədək tənzimlənə bilir.
Mini-dimmerlər

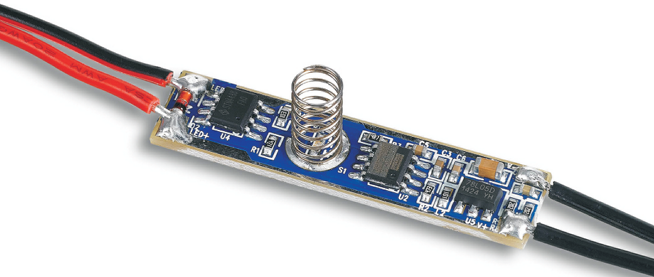

Mini-dimmerlər — işığın gizli idarə edilməsi üçün kompakt həllərdir. Bu qrupda ayrıca olaraq 2901S modelini qeyd etmək lazımdır.
Bu dimmer profilin diffuzor ekranının arxasından toxunuşa reaksiya verir. Xətti işıqlarda bu, xüsusilə rahatdır: ayrıca düymə çıxarmağa və ya gözə çarpan idarəetmə elementi yerləşdirməyə ehtiyac qalmır.
İş prinsipi standartdır: qısa basma — AÇ/SÖN, uzun basma — dimmerləmə.
Yadda saxlanmalı əsas məqamlar
Özünü yoxlama sualları
1. İnfraqırmızı sensorlar nəyə reaksiya verir?
Cavabı göstər
2. Touch-dimmerlərdə idarəetmə prinsipi necədir?
Cavabı göstər
3. Hansı hərəkət sensorunda əhatə zonası və sönmə gecikməsi tənzimlənir?
Cavabı göstər
