LED işıqlandırıcılar və onların quruluşu

LED istənilən LED işıqlandırıcının əsas elementidir: işığı məhz o yaradır və işığın xüsusiyyətlərinin böyük hissəsini müəyyənləşdirir.

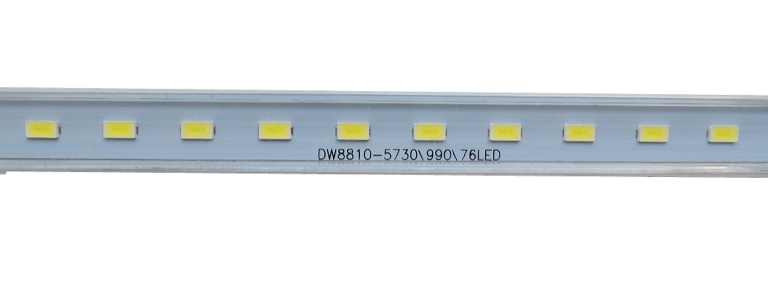

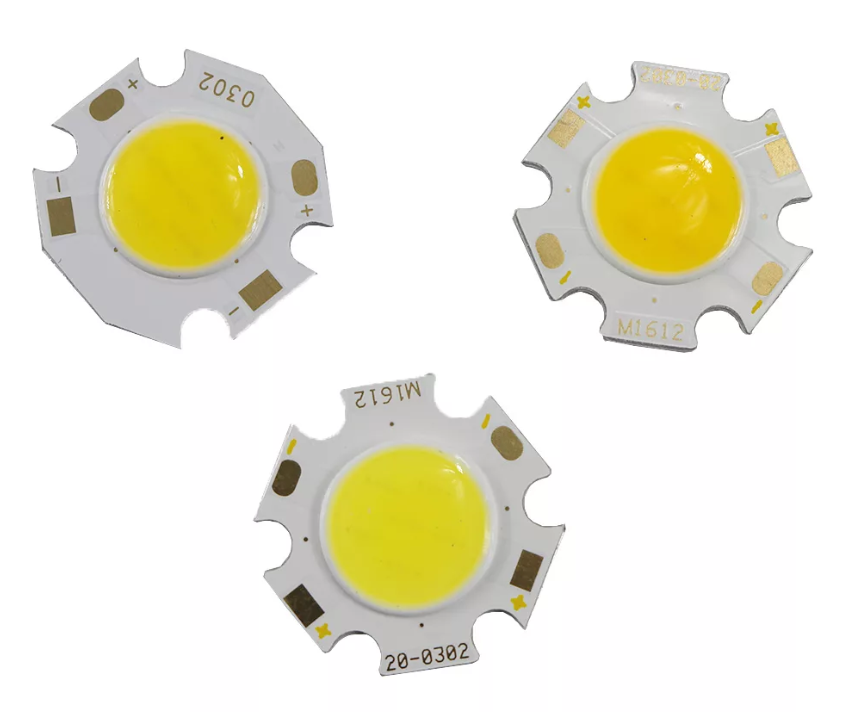

Səpələnmiş işıq verən modellərdə çox vaxt SMD LED-lərdən ibarət matrisalardan istifadə olunur — məsələn, ofis işıqlandırıcılarında və panellərdə. Spot kimi yönləndirilmiş işıqda isə daha çox COB tətbiq edilir. Proyektorlarda həm SMD massivinə, həm də güclü COB-a rast gəlinə bilər.

İstifadə olunan LED-lərin tipi və keyfiyyəti rəng temperaturuna, rəng ötürmə indeksinə və, əlbəttə, işıq axınına təsir edir. Amma LED-in növündən asılı olmayaraq, ona düzgün qidalanma və normal soyutma lazımdır.

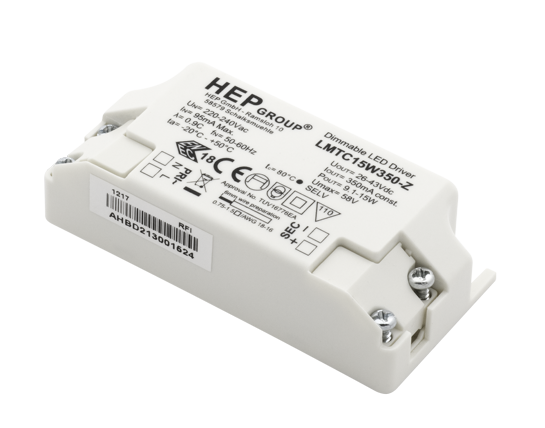

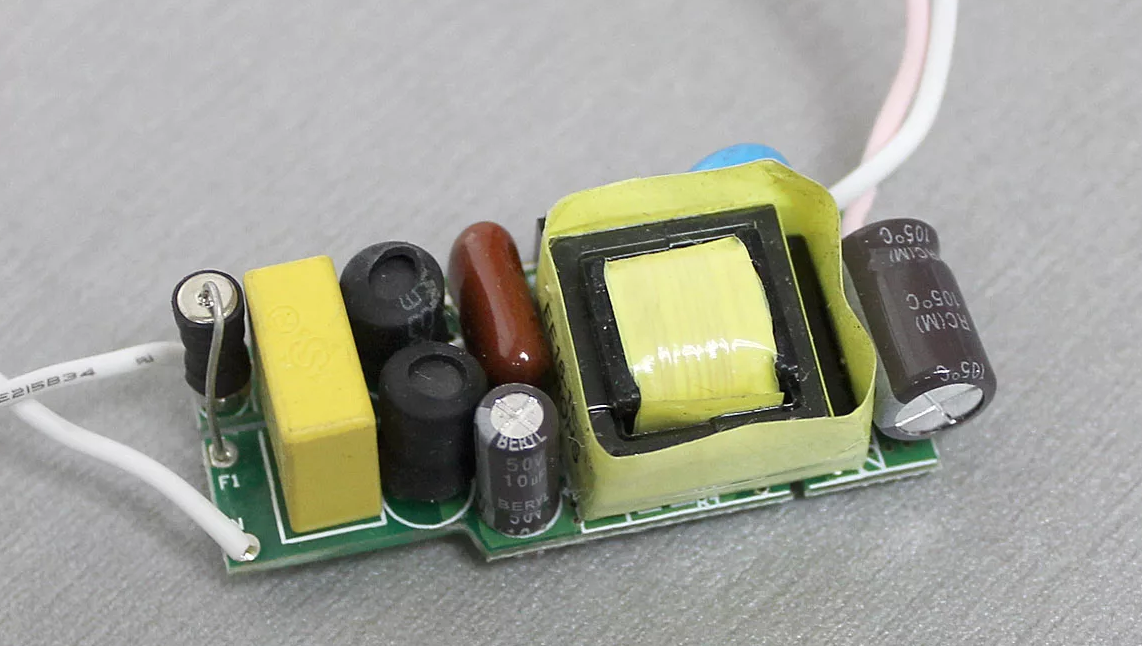

LED-lərin qidalanma hissəsi ən çox draýverlə təmsil olunur: o, şəbəkədəki 220 V gərginliyi LED üçün lazım olan sabitləşdirilmiş daimi cərəyana çevirir.

Draýver bir çox məqamı müəyyən edir: işığın pulsasiya səviyyəsini, dimmerləmə imkanını, şəbəkə gərginliyində sıçrayışlardan qorunmanı və LED-lərin ümumi xidmət müddətini.

İşıqlandırıcı titrəyirsə, qeyri-sabit işə düşürsə və ya tez sıradan çıxırsa, səbəb çox vaxt LED-lərin özündə deyil, məhz qidalanma sistemində olur.

Soyutma hər bir LED üçün vacibdir — xüsusən də LED güclüdürsə və ya işıqlandırıcıda LED-lərin sayı çoxdursa.

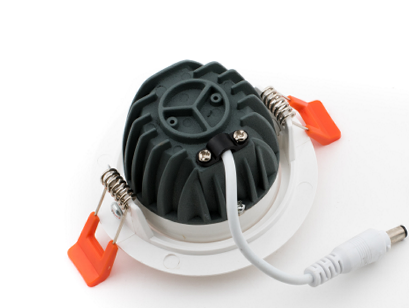

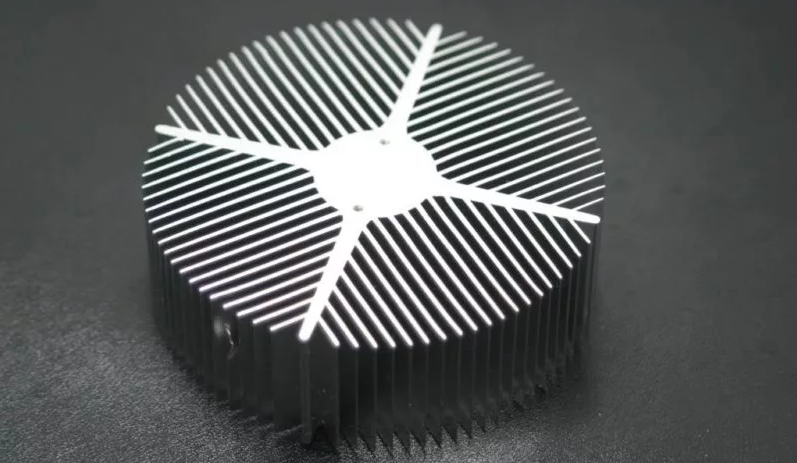

İstiliyin kənarlaşdırılması üçün ayrıca radiator istifadə oluna bilər, yaxud korpus bu funksiyanı daşımaq üçün nəzərdə tutulubsa, elə korpusun özü. LED ilə radiator arasında istilik ötürməsini yaxşılaşdırmaq üçün nazik qat termopasta çəkilir.

Soyutmanın effektivliyi radiatorun səth sahəsindən, termopastanın düzgün tətbiqindən, LED-dən radiatora qədər olan keçidlərin sayından və ətraf mühitin temperaturundan asılıdır.

Şərti olaraq belə qəbul etmək olar: iş rejimində LED-in temperaturu 80 °C-dən yuxarı qalxmırsa, deməli istilikötürmə yaxşıdır. Bu isə LED-lərin xidmət müddətinə birbaşa təsir edir.

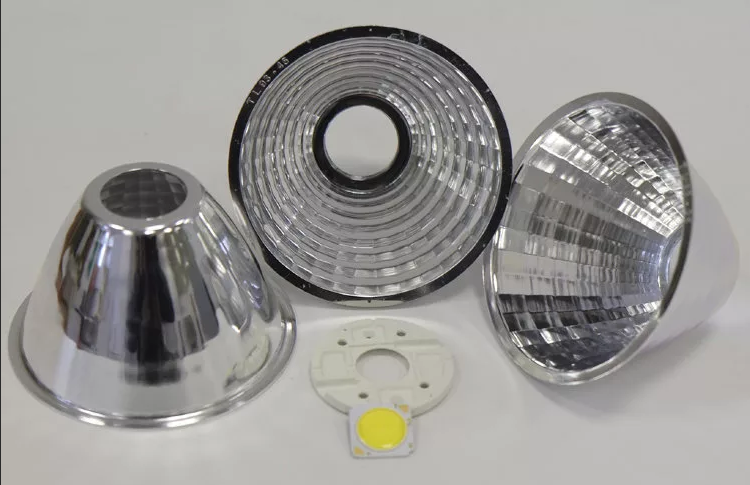

İşıqlandırıcı üçün təkcə “işıq yaratmaq” kifayət deyil — onu düzgün istiqamətləndirmək və paylamaq da lazımdır. Bunun üçün linzalar, reflektorlar və diffuzorlar istifadə olunur.

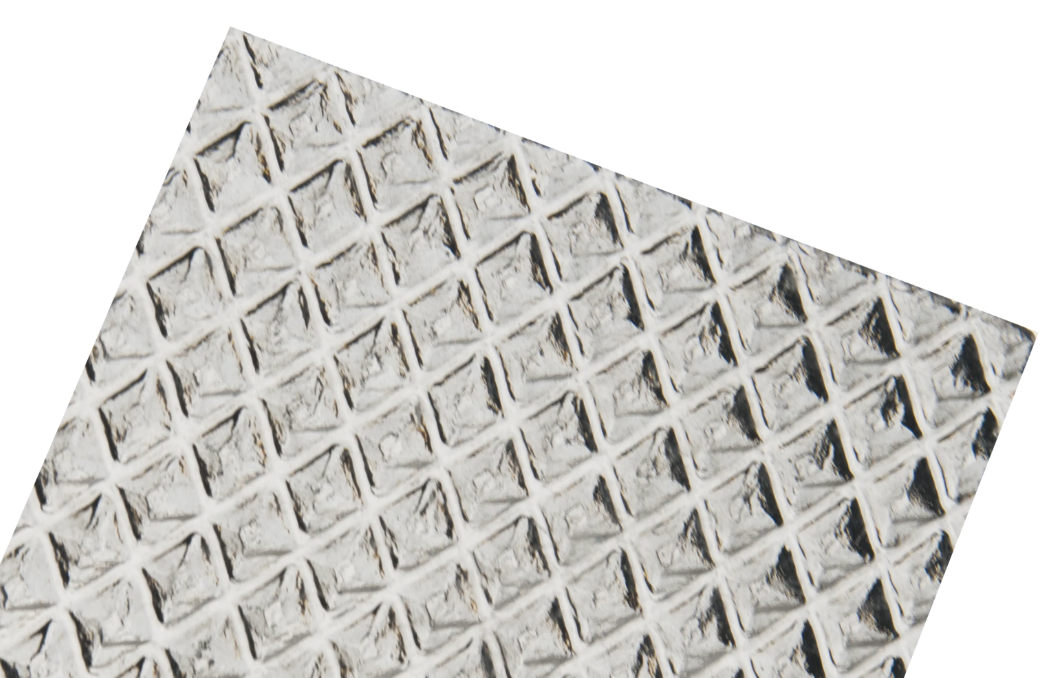

Dar, yönləndirilmiş şüa tələb olunanda linza və ya reflektor tətbiq edilir. Yumşaq və geniş işıq üçün isə mat və ya prizmatik diffuzorlar seçilir.

Konstruksiyanın bu hissəsi çox vaxt işığın xarakterini müəyyən edir: işıqlandırıcı spot kimi işləyəcək, sahəni bərabər işıqlandıran proyektor olacaq, yoxsa ofis üçün yumşaq işıq verəcək.
