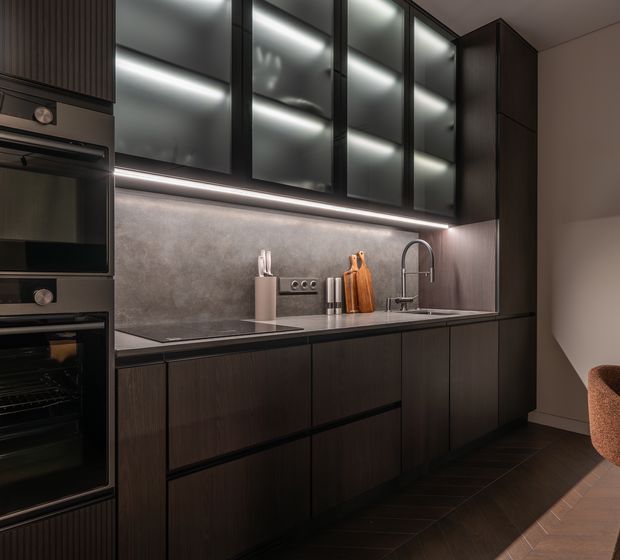

Mətbəxdə iş zonasının işıqlandırılması: lent, profil və qida bloku necə seçilir

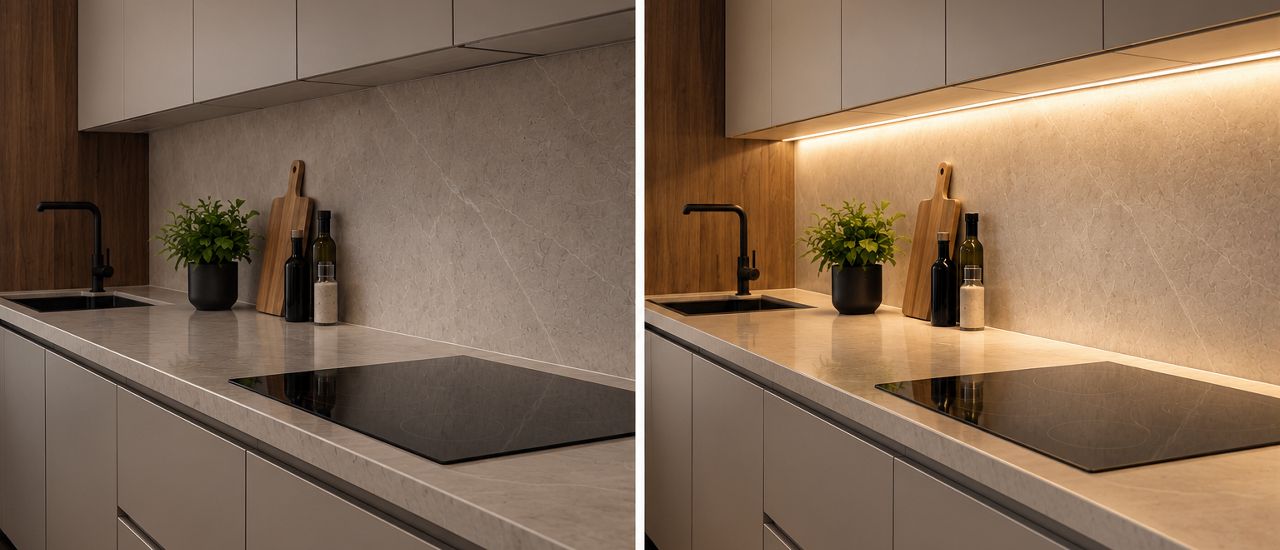

Mətbəxdə iş səthi yaxşı işıq tələb edir. Təkcə tavan lampası çox vaxt kifayət etmir: insan tezgahın qarşısında dayananda kölgə yaradır və bu, görməni çətinləşdirir.
Asma şkafların altına ayrıca işıqlandırma quraşdırdıqda işıq birbaşa iş səthinə yönəlir: məhsulları doğramaq, resepti oxumaq və təmizlik etmək daha rahat olur.
Haradan başlamaq lazımdır?
Gələcək işıq xəttinin uzunluğunu, şkafların alt səthi ilə tezgah arasındakı məsafəni, həmçinin qida bloku üçün yeri və naqillərin keçəcəyi marşrutu əvvəlcədən müəyyənləşdirin.
Əsas dəst adətən dörd hissədən ibarət olur:
- LED lent;
- diffuzorlu alüminium profil;
- qida bloku;
- idarəetmə qurğusu.
Montaj sxemindən asılı olaraq əlavə olaraq naqillər və birləşdiricilər də lazım olacaq.
LED lenti necə seçmək olar
Parlaqlıq və güc
Metrlə hesablanan işıq axını (lm/m) lentin nə qədər işıq verdiyini göstərir. Metrlə güc (W/m) isə əsasən qidalanmanın hesablanması və profilin seçimi üçün lazımdır. Eyni gücdə olan müxtəlif lentlər fərqli işıq axını verə bilər. Bu mövzu daha ətraflı vatt və lümen haqqında məqalədə izah olunur.
İş zonasının ilkin seçimi üçün təxminən 1000–2000 lm/m işıq axını olan lentlərə baxmaq olar. Bu, sadəcə istiqamətdir: yekun nəticə quraşdırma hündürlüyündən, profilin yerləşməsindən və diffuzorun xüsusiyyətlərindən asılıdır.
Rəng temperaturu
İş zonası üçün neytral ağ işıq (təxminən 4000 K) adətən ən rahat başlanğıc seçimdir. Mətbəx isti tonlarda dizayn olunubsa və digər işıqlandırma da istidirsə, 3000 K variantını nəzərdən keçirmək olar. İşığın ab-havasını vəziyyətə görə dəyişmək istəyirsinizsə, bir profilə iki LED lent quraşdırmaq mümkündür: biri isti, digəri neytral. Beləliklə, ehtiyacınıza uyğun tonu seçə bilərsiniz.
Rəng ötürülməsi
CRI indeksi məhsulların və səthlərin rənglərinin nə dərəcədə təbii görünəcəyini qiymətləndirməyə kömək edir. İş zonası üçün CRI 90 və yuxarı olan modellərə baxmağı tövsiyə edirik. Rəng temperaturu və CRI fərqli parametrlərdir: təkcə neytral ton yaxşı rəng ötürülməsinə zəmanət vermir.
İşıq xəttinin bərabərliyi
Adi SMD lentdə ayrı-ayrı LED-lər, xüsusən də dayaz profildə, ekranın arxasından görünə bilər. Nəticə LED-lər arasındakı məsafədən, profilin dərinliyindən və diffuzorun xüsusiyyətlərindən asılıdır. Vizual olaraq fasiləsiz işıq xətti sizin üçün xüsusilə vacibdirsə, COB lentə üstünlük vermək olar.
Gərginlik və uzunluq
Yeni sistem üçün 24 V lent seçmək çox vaxt daha rahatdır. Eyni gücdə 12 V lentlə müqayisədə daha az cərəyan çəkir və bu, naqillərdə itkiləri azaltmağa kömək edir. Amma fasiləsiz hissənin icazə verilən uzunluğu yenə də konkret modeldən və qidalanma sxemindən asılıdır.
Xətt uzundursa, istehsalçının təlimatını əvvəlcədən yoxlayın. Qidalanma iki ucdan tələb oluna bilər və ya xətti ayrıca qidalanma girişləri olan hissələrə bölmək lazım gələ bilər. İcazə verilən uzunluq seçdiyiniz lent üçün ayrıca göstərilir. Əsas variantlar
Nəmdən qorunma
IP20 icrası suyun və kondensatın düşmədiyi quru yerlər üçün uyğundur. Əgər sıçramalar mümkündürsə, lent və bütün birləşmə sistemi uyğun qorunma səviyyəsində olmalıdır. Nəmdən qorunan lenti kəsdikdən sonra qoşulma yerləri və uclar istehsalçının təlimatına uyğun hermetikləşdirilməlidir.
Çaydan və bişirmə səthinin yaxınlığında qızmanı da nəzərə alın. Yüksək IP dərəcəsi lenti isti buxarın axınından qorumur.
Hansı LED lenti seçmək olar
Lenti seçərkən xüsusiyyətlərin kombinasiyasına baxmaq daha düzgündür. Məsələn, nəmdən qorunan model eyni zamanda COB ola bilər, uzun xətt isə həm nəmdən qorunma, həm də xüsusi qidalanma sxemi tələb edə bilər.
| Məhsul | Əsas xüsusiyyətlər | Nə vaxt nəzərdən keçirmək |
|---|---|---|
| DSG2120-24-NW-33 | 24 V; 14,4 W/m; 1669 lm/m; 4000 K; CRI 90 | Suyun birbaşa düşmədiyi yerdə iş zonasının işıqlandırılması üçün. |
| SWG-COB480-24-13.5-NW | 24 V; 13,5 W/m; 1350 lm/m; 4000–4500 K; CRI 92; IP20 | Quru zona üçün, əgər əsas prioritet görünüşdür. Bu lentdə LED-lər demək olar ki, seçilmir, ona görə profilə quraşdırıldıqdan sonra fasiləsiz işıq xətti alınır. |
| SWG-COB480-24-10-NW-67 | 24 V; 10 W/m; 940 lm/m; 4000 K; CRI 92; IP67 | Nəmdən qorunma tələb olunan şərait üçün. Bu lent də COB seriyasındandır: yəni nəmdən qorunma ilə yanaşı, yaxşı rəng ötürülməsi olan fasiləsiz işıq xətti əldə edirsiniz. Amma işıq axını əvvəlki iki modeldən bir qədər aşağıdır. |
| SWG2P120-CC-24-9.6-NW | 24 V; 10 W/m; 1213 lm/m; 4000–4500 K; CRI 90; IP20 | Uzun sahələr (5 metrdən çox) üçün: xətt boyunca işıqlandırma parametrlərini stabil saxlamağa kömək edir. |
Profil necə seçilir və şkafların altında necə yerləşdirilir
LED lentin bərkidilməsi üçün alüminium profildən istifadə olunur. Bu, sadəcə dekor deyil: profil lentdən istiliyi uzaqlaşdırır, onu gizlədir, mexaniki zədələrdən qoruyur, işıq xəttini vizual olaraq səliqəli göstərir və işığın istiqamətini formalaşdırır.
Profillərin bir neçə növü var:
Düz üstə quraşdırılan profil

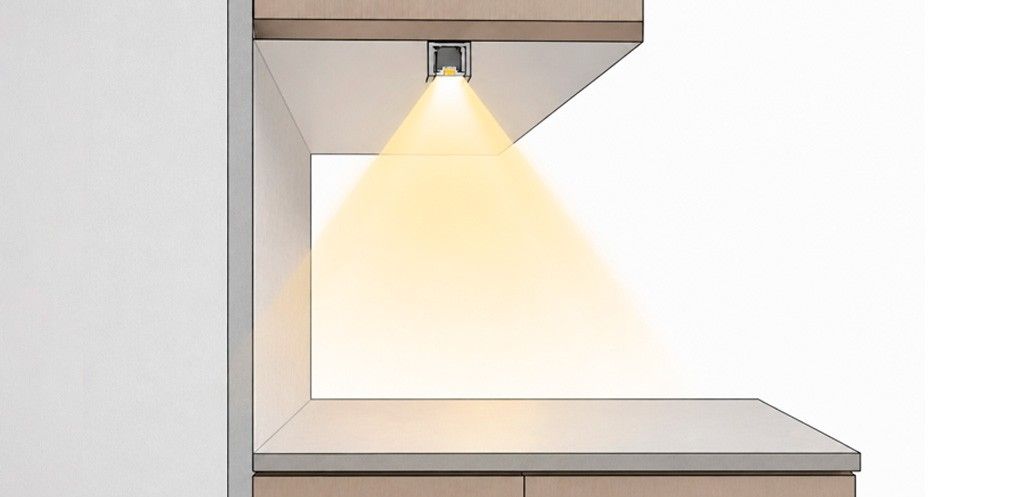

Bu profil asma şkafların alt səthinə quraşdırılır. Onu şkafın ön kənarına daha yaxın yerləşdirmək vacibdir ki, işıq şaquli aşağı düşsün və tezgahın hamısını bərabər işıqlandırsın.
Kompakt və daha az nəzərə çarpan həll axtarırsınızsa, düz üstə quraşdırılan SF-1506-BL profilinə baxa bilərsiniz: hündürlüyü cəmi 6 mm-dir, buna görə demək olar ki, görünmür və eni 11,2 mm-ə qədər olan lentlər üçün uyğundur.
Bucaqlı üstə quraşdırılan profil

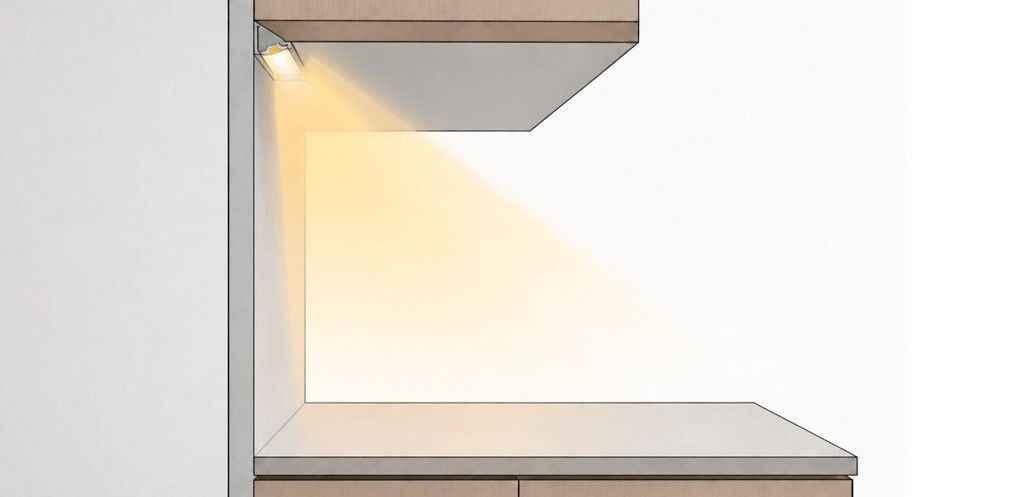

Divarla asma şkafların alt müstəvisi arasındakı birləşmə yerinə quraşdırılır. Buna görə işıq təkcə aşağı deyil, bucaq altında iş səthinə doğru yönəlir.
Məqsədiniz lenti sadəcə yerləşdirmək yox, işığı dəqiq şəkildə tezgaha yönəltməkdirsə, bucaqlı üstə quraşdırılan profil daha uyğun olur. Məsələn, SF-1616-3M 8–10 mm enli lentlər üçün uyğundur. Dəstə daxil olan ekran işıq xəttini daha bərabər edir və istismar zamanı təsadüfi toxunuşlardan, həmçinin tozdan qoruyur.
Daxilə quraşdırılan profil
Ən yaxşı seçim mətbəx hələ layihələndirilirsə olur: bu halda şkafın alt hissəsində əvvəlcədən frezləmə edilir və profil səthlə eyni səviyyədə quraşdırılır. İşıq, düz üstə quraşdırılan profildə olduğu kimi, şaquli aşağı yönəlir.
Məsələn, SWG assortimentində ekran və qapaqlarla birlikdə RC-2206-BL daxilə quraşdırılan profili var. O, eni 22 mm-ə qədər olan lentlər üçün nəzərdə tutulub, eni 15 mm və hündürlüyü 5 mm olan hazırlanmış yivə quraşdırılır — mebel üçün ideal həll.
Vacibdir! Mətbəx artıq yığılıbsa, daxilə quraşdırılan variant adətən iqtisadi baxımdan daha əlverişsiz olur: elementləri sökmək və ya frezləməni birbaşa yerində etmək lazım gəlir.
Qida blokunu necə seçmək və harada gizlətmək olar
Qida blokunun çıxış gərginliyi lentin gərginliyi ilə eyni olmalıdır: 24 V lent üçün 24 V blok tələb olunur.
Yükü hesablamaq üçün 1 metrin gücünü qoşulacaq ümumi uzunluğa vurun. Sonra blok istehsalçısının tövsiyəsinə uyğun ehtiyat əlavə edin. Seçim zamanı quraşdırma yerində temperatur və havalandırma da nəzərə alınır.
Bloku asma şkafın içində, şkafların üstündə və ya qonşu mebel modulunda yerləşdirmək olar. Xidmət üçün giriş saxlayın və istiliyin çıxması üçün boş yer təmin edin. Quru məkanlar üçün nəzərdə tutulan avadanlığa su və kondensat düşməməlidir.
Əgər blok lentdən uzaqda, məsələn elektrik lövhəsində yerləşdiriləcəksə, naqillərin uzunluğu və kəsiyi əvvəlcədən hesablanmalıdır. 24 V qidalanmada belə, uzun naqildə itkilər parlaqlığa təsir göstərə bilər.
İşıqlandırmanı necə yandırmaq və tənzimləmək olar
Standart həll — açarla idarəetmədir: bu halda şəbəkə ilə qidalanma sistemi arasında adi “yandır/söndür” idarəetməsi istifadə olunur. İş zonasının işığını tavan işığından ayrıca idarə etmək daha rahatdır.
Parlaqlığı dəyişmək üçün radiodimmerdən istifadə etmək olar, məsələn RF-DIM-11-6A. O, tək rəngli lentlərlə işləyir və pultla idarəetməyə imkan verir. Bu, hazır mətbəxdə əlavə naqili divar açarına çəkmək istəməyəndə xüsusilə rahatdır.
Ən praktik variantlardan biri jestlə idarəetmədir. İşığı yandırmaq və ya söndürmək üçün sensorun qarşısından əli keçirmək kifayətdir. Xüsusilə yemək bişirərkən rahatdır: əllər yaş və ya məhsullarla çirkli ola bilər. Sadəcə SR-Wind-Hand Wave jest idarəetmə sensorunu quraşdırın — bu, prosesi bölmədən işığı tez yandırmağa kömək edəcək və açarın səthində iz qoymayacaqsınız.
Nümunə: iş zonası 2,1 m olan hazır mətbəx üçün dəst
Tutaq ki, asma şkafların altında tezgahın düz bir hissəsini işıqlandırmaq lazımdır. Mebelin frezlənməsi planlaşdırılmır. Quraşdırma yeri qurudur, sıçrama və kondensat yoxdur; işıq neytral olmalı, yandırma isə kontaktsız olmalıdır.
Bu şərtlər üçün aşağıdakı dəsti nəzərdən keçirək:

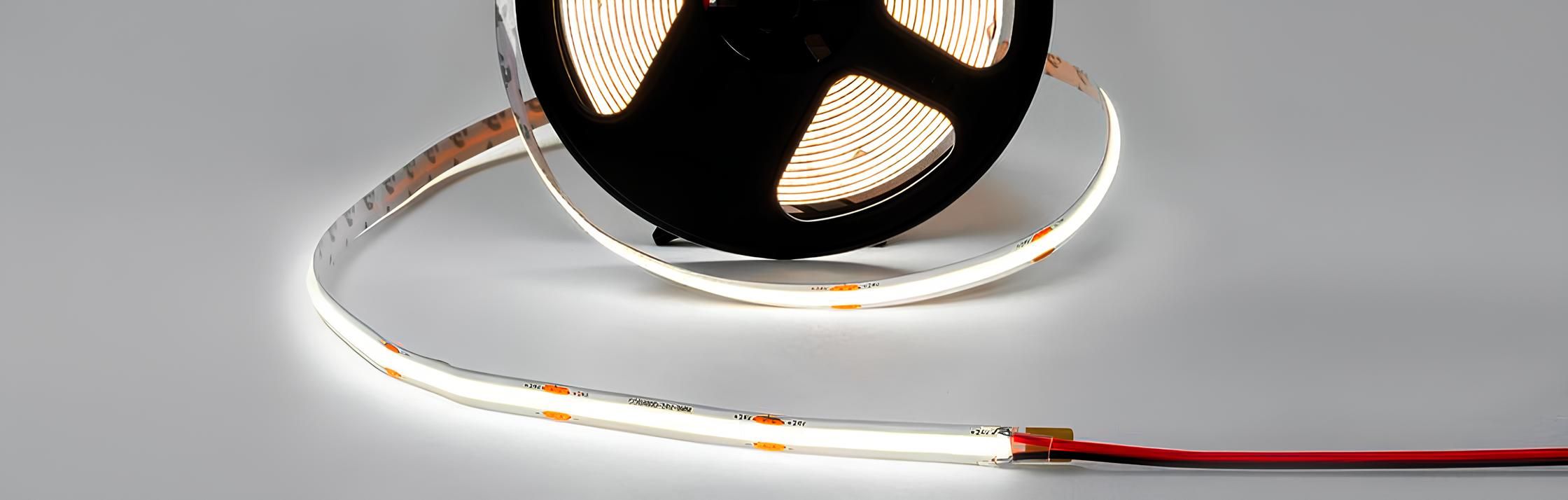

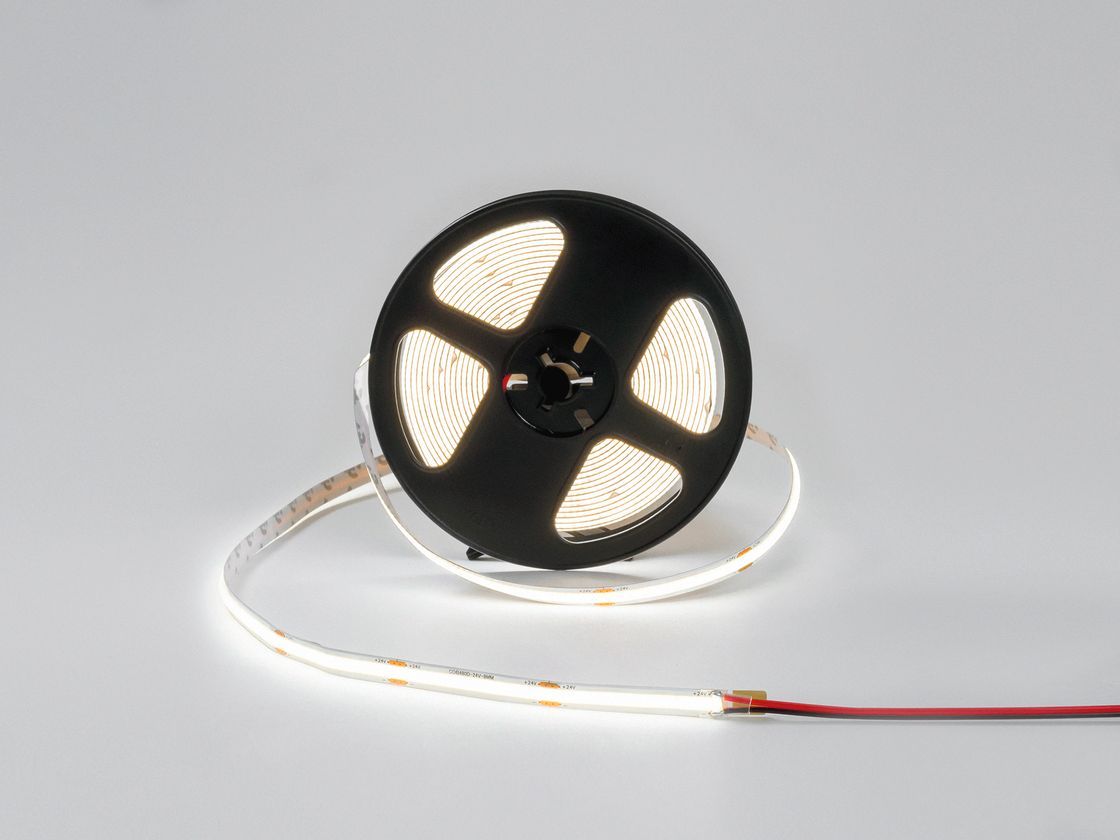

Lent
Bu nümunədə COB icrası xüsusilə uyğundur. LED-lər çox sıx yerləşdiyi üçün diffuzorun altında quraşdırıldıqdan sonra ayrı-ayrı nöqtələr kəskin görünmür və fasiləsiz işıq xətti alınır. Hazır mətbəxdə bu, vacib vizual üstünlükdür: işıqlandırma səliqəli görünür və şkafın altında “parlaq nöqtələr sırası”na çevrilmir. Eyni zamanda lent 1350 lm/m verir, CRI 92 isə rənglərin yaxşı ötürülməsini təmin edir.
4000–4500 K rəng temperaturu funksional mətbəx işıqlandırması üçün uyğundur: işıq neytral və işləmək üçün komfortlu alınır.

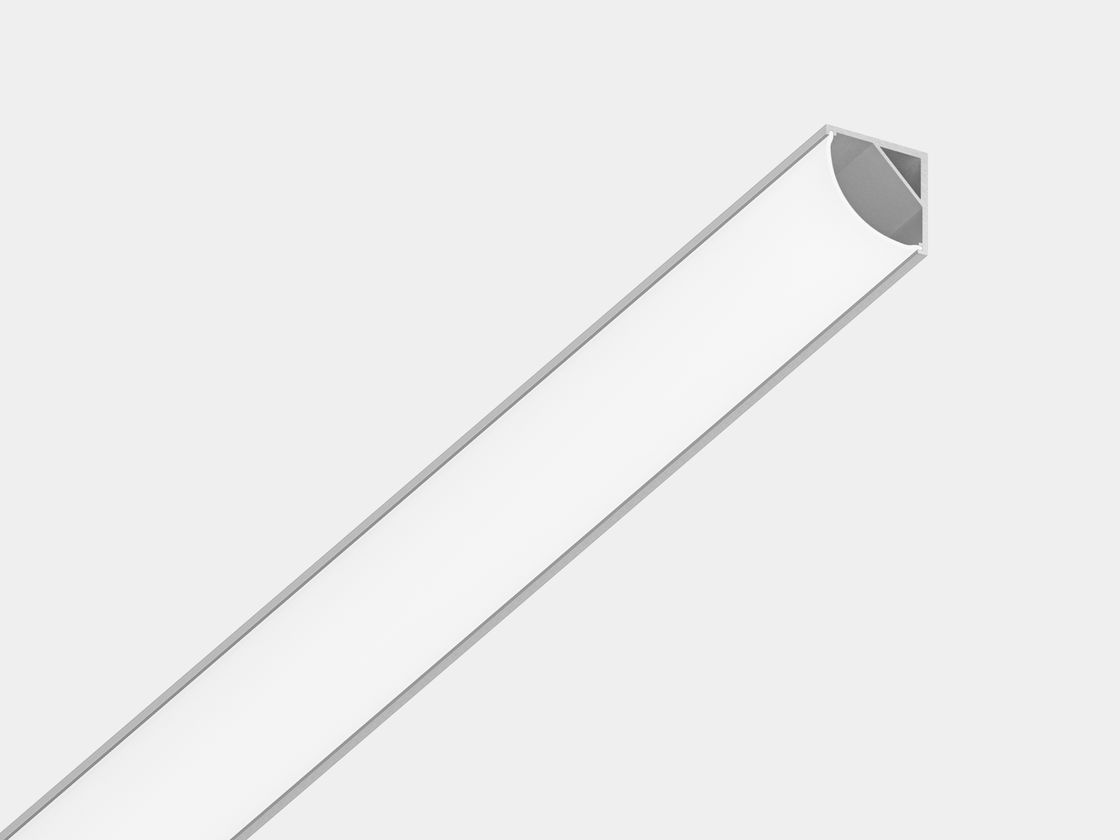

Profil
Mətbəx artıq hazır olduğuna görə, əlavə yenidənqurma olmadan profili mebelə daxilə quraşdırmaq məqsədəuyğun deyil. Buna görə bucaqlı üstə quraşdırılan profil seçdik.
SF-1616-3M eni 10 mm-ə qədər olan və gücü 20 W/m-ə qədər lentlər üçün nəzərdə tutulub. Deməli, 8 mm enli, 13,5 W/m olan lentimizlə uyğundur.
Vacib məqam: burada bucaqlı profili “daha az görünür” deyə seçmirik. Düz profil adətən bir az daha az nəzərə çarpır. Bucaqlının üstünlüyü başqadır — işığı tezgaha düzgün istiqamətləndirməsidir.

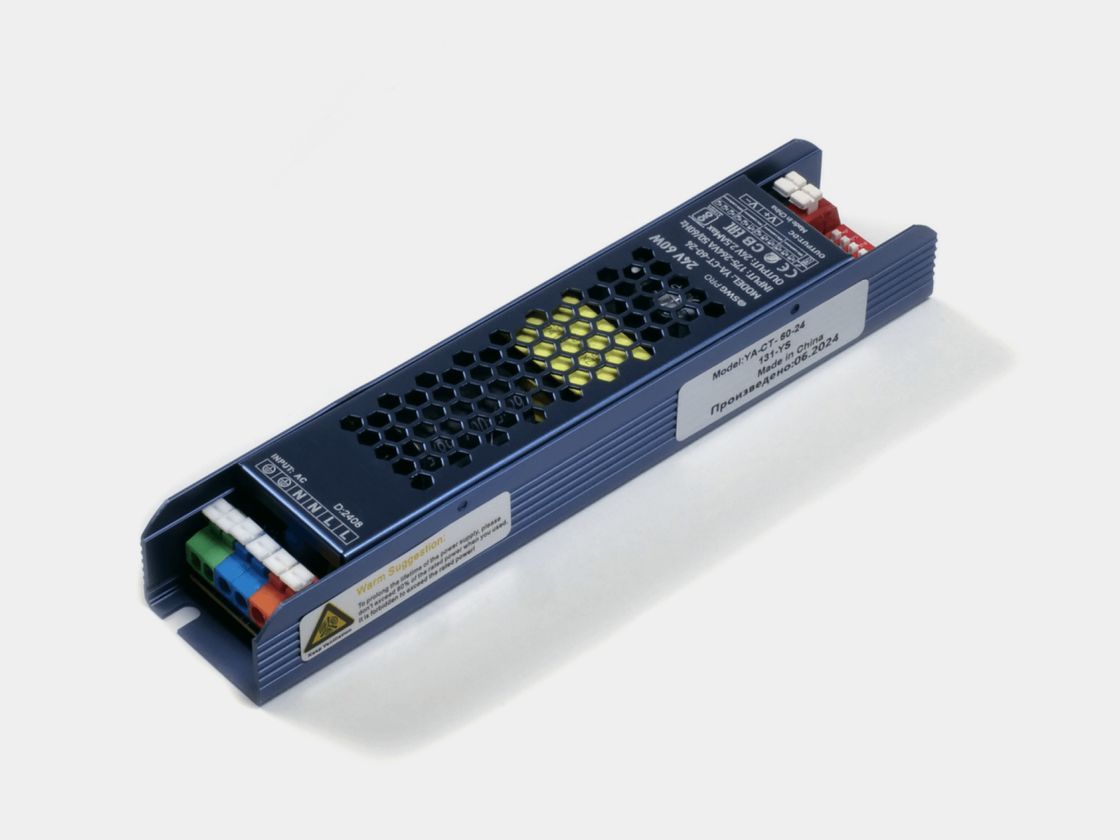

Qida bloku
Bütün xəttin istehlakı təxminən 28,35 W-dır. Güc ehtiyatını nəzərə alaraq YA-CT-60-24 seçirik: 24 V / 60 W.
Qida blokunu ən yaxın asma şkafın içində yerləşdirmək olar. Amma onu tam “gizlədib bağlamaq” olmaz: montajdan sonra görünməsə belə, xidmət üçün çıxış qalmalıdır — bunu yuxarıda qeyd etmişdik.
İdarəetmə

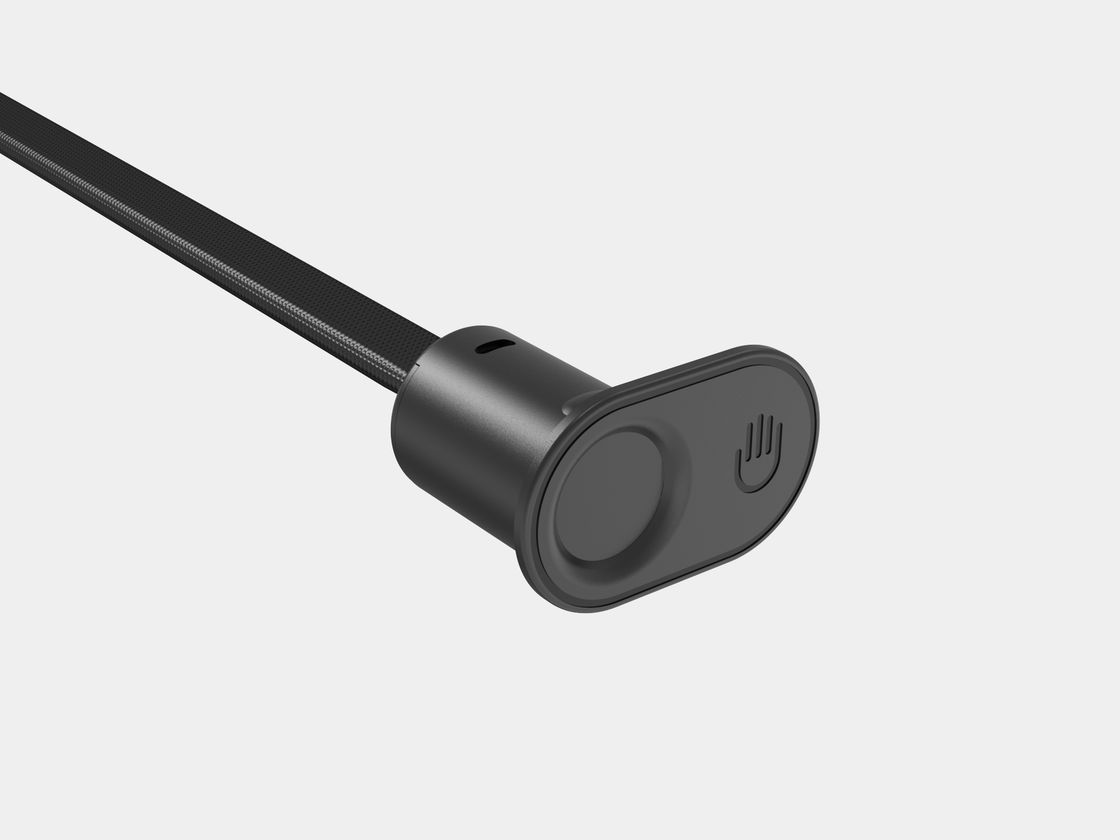

Adi açar əvəzinə burada SR-Wind-Hand Wave — əl hərəkəti ilə idarəetmə sensorunu təklif edirik.
Sensor 12–24 V ilə işləyir, buna görə 24 voltlu sistemimiz üçün uyğundur. İdarəetmə çox sadədir: işığı yandırmaq və ya söndürmək üçün sensorun qarşısından əli keçirmək kifayətdir.
Mətbəx üçün bu, xüsusilə rahatdır. Əllər yemək hazırlığı ilə məşğul olanda və ya çirkli olanda açarı axtarmağa və ona toxunmağa ehtiyac qalmır. Sensoru şkafın altında gözə dəyməyən yerdə yerləşdirmək olar ki, mətbəxin dizaynını pozmasın.
Nəticə: Beləliklə, biz hazır mətbəxə sadəcə LED lent əlavə etmədik. Tam bir sistem yığdıq: 2,1 m iş zonası → güclü 24 voltlu LED lent → bucaqlı alüminium profil → ehtiyatlı qida bloku → əl hərəkəti sensoru ilə müasir idarəetmə.
Üstəlik, mətbəxi sökməyə və ya hazır mebelin içinə gizli profil yerləşdirməyə ehtiyac olmadı.
Montajdan əvvəl nəyi yoxlamaq lazımdır
- Avadanlığın yerləşməsi. Profilin, qida blokunun və idarəetmənin yerini dəqiqləşdirin. İşığın göz qamaşdırmadığını və narahat edən əks olunmalar yaratmadığını yoxlayın.
- Komponentlərin uyğunluğu Bütün qurğuların ölçülərini, gücünü, gərginliyini və icazə verilən yükünü tutuşdurun.
- Kəsim uzunluqları. Profil və lenti lazım olan ölçüdə hazırlayın. Lent yalnız nəzərdə tutulmuş işarələr üzrə kəsilir.
- Bərkidilmə və qoşulma.Onları avadanlığın təlimatına uyğun yerinə yetirin. Montaj qidalanma söndürülmüş halda aparılır; blokun şəbəkəyə qoşulmasını ixtisaslı mütəxəssisə həvalə edin.
- Sistemin işi.Naqilləri tam bağlamazdan əvvəl işığın bərabərliyini, idarəetmənin işləməsini və qida blokuna çıxışın qalmasını yoxlayın.
Seçimdə kömək lazımdırsa, işıqlandırmanın uzunluğunu, şkafların ölçülərini və iş zonasının fotolarını hazırlayın. Bu məlumatlar SWG mütəxəssislərinə uyğun komponentləri və quraşdırma üsulunu təklif etməyə kömək edəcək
