SWG seriyası

COMBO 2.0 daxilə quraşdırılan işıqlandırma qurğusu

Layihənin tələbinə uyğun çevik konfiqurasiya ilə ümumi, aksent və funksional işıqlandırma üçün modul tipli daxili işıqlandırma həlli.

COMBO 2.0 uyğun komponentlərdən yığılır: çərçivə, korpus, işıq modulu, optika, aksesuarlar və drayver. Bu yanaşma interyerə, tavanın növünə, vizual komfort tələblərinə və montaj ssenarisinə görə işıqlandırma qurğusunu daha sərbəst seçməyə imkan verir.

10 000-dən çox konfiqurasiya CRI > 97 3000K və 4000K 8 optika variantı IP65-ə qədər qorunma Standart, Magnet, Wallwasher, Adjustable

Üstünlüklər

Fərqli işıqlandırma tapşırıqları üçün vahid platforma

COMBO 2.0 kataloqdan sadəcə hazır model seçmək yox, konkret şərtlərə uyğun lazımi konfiqurasiyanı toplamaq vacib olan layihələr üçün uyğundur.

Sistem həm yaşayış, həm də kommersiya məkanlarında rahatdır: burada işığın keyfiyyəti, tavana səliqəli inteqrasiya və gələcəkdə işıqlandırma qurğusunu tam dəyişmədən komponentləri yeniləmək imkanı önəmlidir.

Yaşayış interyerləri

Mənzillər, evlər, istirahət zonaları

Kommersiya məkanları

Ofislər, şourumlar, salonlar, qalereyalar

Çevik modernizasiya

Layihə gedişində konfiqurasiyanı dəyişmək mümkündür

Vahid sistem

Həll seçərkən daha az kompromis

Keyfiyyətli işıq

Yüksək rəng ötürməsi, səliqəli işıq ləkəsi və müxtəlif işıqlandırma ssenariləri üçün optikanın seçimi.

Modul sistem

Korpus, işıq modulu, optika, aksesuarlar və drayver hazır dəst kimi məcbur edilmir — tapşırığa uyğun seçilir.

Rahat montaj və dəyişdirmə

Bayonet birləşməsi yığmanı, servisi və komponentlərin mürəkkəb əməliyyatlarsız dəyişdirilməsini asanlaşdırır.

IP65-ə qədər qorunma

Düzgün konfiqurasiya seçildikdə sistem nəmli məkanlar və daha tələbkar istismar şəraiti üçün də uyğundur.

COMBO 2.0 harada daha uyğundur

Seriya geniş tətbiq üçün nəzərdə tutulub: bazis ümumi işıqdan aksent işıqlandırmaya və şaquli səthlərlə işləməyə qədər. Modulluq sayəsində eyni işıqlandırma qurğusunu layihənin müxtəlif zonalarına uyğunlaşdırmaq olar.

COMBO 2.0 səliqəli daxili quraşdırmanı, keyfiyyətli işığı və interyerə, tavan tipinə və işıqlandırma ssenarisinə uyğun konfiqurasiyanı çevik seçmək imkanını birləşdirmək lazım olan layihələrdə xüsusilə rahatdır.

Əsas işıqlandırma

Aksent işıqlandırma

İş səthlərinin işıqlandırılması

Məkanın zonalara bölünməsi

Divarların və şaquli müstəvilərin işıqlandırılması

İşıq komfortuna daha yüksək tələbləri olan interyerlər

Quruluş

COMBO 2.0 sistemi necə yığılır

COMBO 2.0 — layihənin tapşırığına uyğun olaraq uyğun komponentlərdən yekun konfiqurasiyanın seçildiyi modul platformadır.

Aşağıda yığılma məntiqi göstərilib: çərçivə və drayverdən başlayaraq işıq moduluna, optikaya, aksesuarlara və korpusa qədər. Bu yanaşma tavan tipinə, vizual komfort tələblərinə və işıqlandırma ssenarisinə görə seçim imkanlarını genişləndirir.

10 000-dən çox konfiqurasiya

Çərçivələrin, modulların, optikanın, aksesuarların və korpusların kombinasiyası hesabına.

Bayonet birləşməsi

Elementlərin yığılmasını, dəyişdirilməsini və servis xidmətini sadələşdirir.

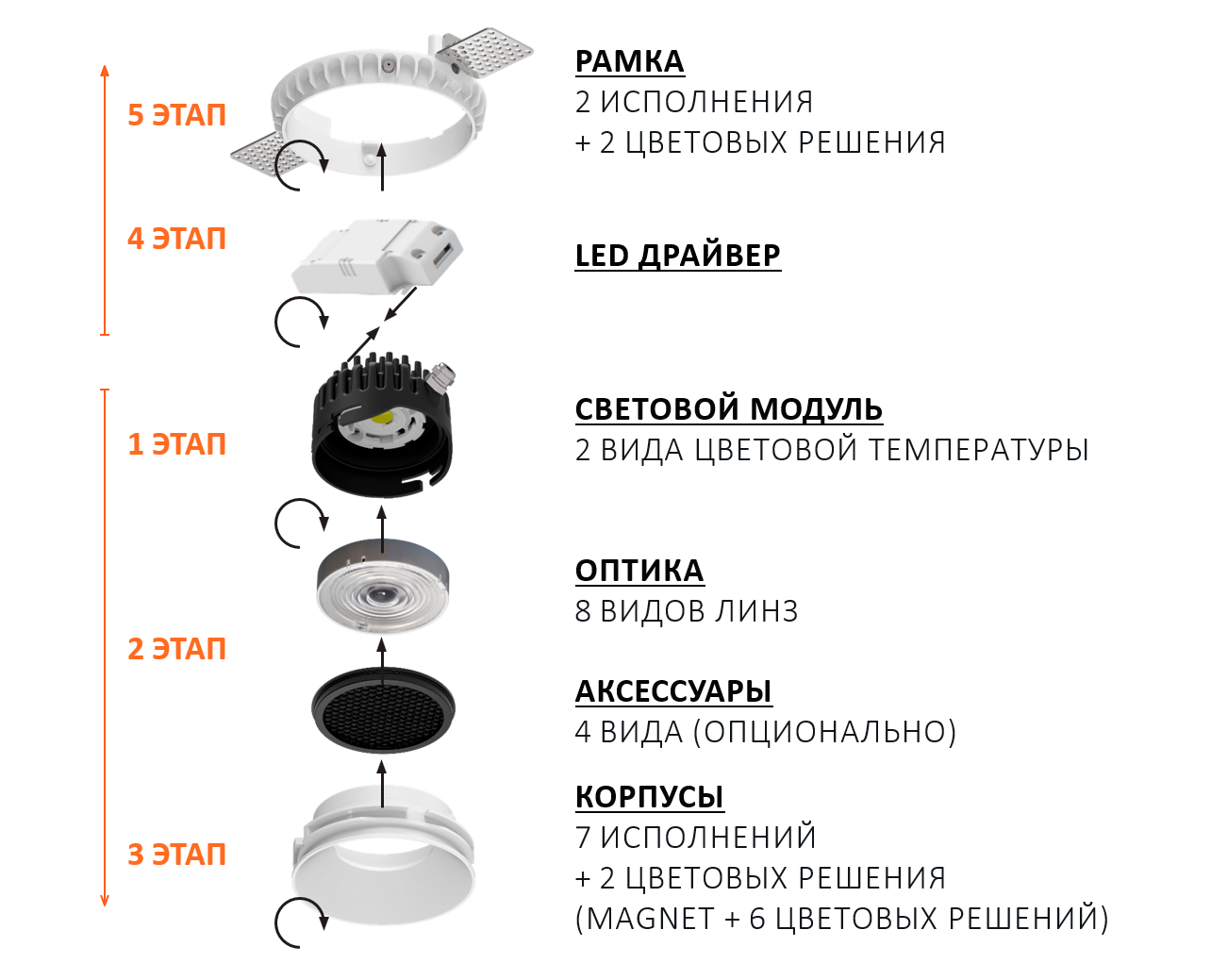

COMBO 2.0 üçün yığılma sxemi və komponentlər

Aydın yığılma məntiqi
Sistemə hansı elementlərin daxil olduğu və yekun konfiqurasiyanın hansı ardıcıllıqla formalaşdığı görünür.

Layihəyə uyğun çevik tənzimləmə
Montaj şərtlərinə və işıqlandırma tapşırığına görə çərçivə, modul, optika, aksesuarlar və korpusu seçmək olar.

Rahat servis
Bayonet birləşməsi komponentlərin dəyişdirilməsini asanlaşdırır və işıqlandırma qurğusunu tam əvəz etmədən sistemi yeniləməyə imkan verir.

İşıq modulu

COMBO 2.0 işıq modulu necə qurulub

COMBO 2.0 işıq modulu keyfiyyətli komponentlərin və düşünülmüş konstruksiyanın birləşməsinə əsaslanır. Burada təkcə güc və işıq axını deyil, həm də istilik ötürülməsi, işin sabitliyi, nəmdən qorunma və servis rahatlığı önəmlidir.

Aşağıda modulun işində əsas rol oynayan elementlər göstərilib: radiator, LED, xarici drayver, nəmdən qorunma və bayonet bərkitmə sistemi.

Citizen Hi-CRI

Dəqiq rəng və faktura ötürməsi üçün yüksək rəng ötürməsi CRI>97 və R9>90.

Effektiv soyutma

İynəvari radiator istiliyi yaymağa kömək edir və LED-in sabit parametrlərini qoruyur.

Nəmdən qorunan konstruksiya

Uyğun konfiqurasiyada modulun quruluşu hər tərəfdən nəmin daxil olma riskini azaldır.

Bayonet birləşməsi

Montajı, sökülməni və elementlərin dəyişdirilməsini əlavə əməliyyatlarsız sadələşdirir.

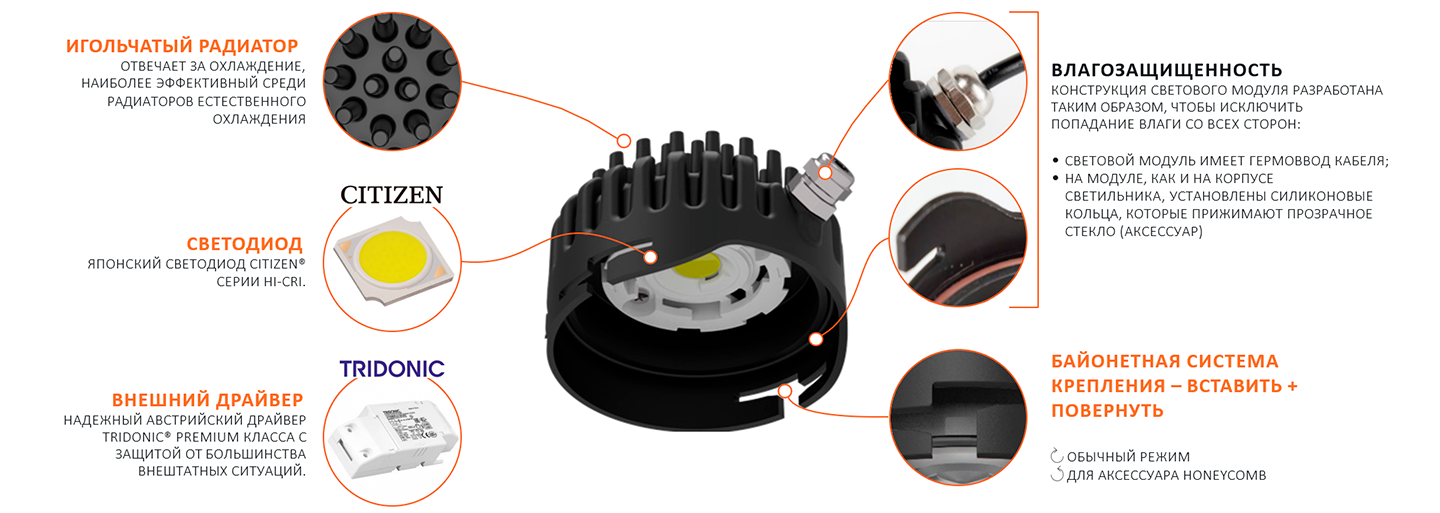

COMBO 2.0 işıq modulunun üstünlükləri və quruluşu

12 Vt

1500 Lm-ə qədər

CRI>97 / R9>90

3000K / 4000K

LED

Keyfiyyətli işığın əsası: Citizen Hi-CRI

COMBO 2.0-da Yaponiyanın Citizen şirkətinin Hi-CRI seriyalı LED-i istifadə olunur. Məqsəd təkcə işıq axını vermək deyil, həm də yüksək rəng ötürməsi, bərabər işıq ləkəsi və uzun müddət ərzində sabit işləmə təmin etməkdir.

Yüksək rəng ötürməsi

CRI>97 və R9>90 göstəriciləri interyerdə rəngləri, materialları və fakturaları daha dəqiq göstərməyə kömək edir.

Bərabər işıq ləkəsi

Kristalların bir-birinə yaxın yerləşməsi kəskin artefaktlar, parıltılar və nəzərə çarpan parlaqlıq fərqləri olmadan bərabər işıqlandırma əldə etməyə imkan verir.

İki rəng temperaturu

3000K daha isti ssenarilər üçün uyğundur, 4000K isə neytral və daha dinamik işıq verir.

Yüksək enerji səmərəliliyi

Təxminən 130 Lm/Vt səmərəlilik konstruksiyanın kompakt qalmasına və lazımsız kompromislərdən qaçmağa imkan verir.

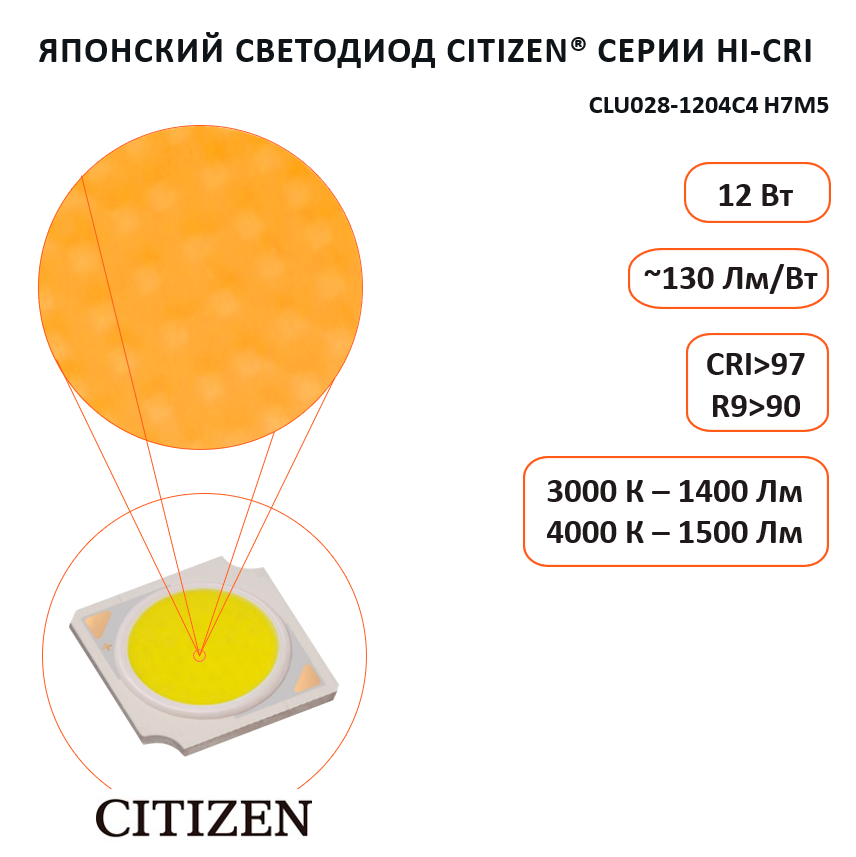

COMBO 2.0 üçün Citizen Hi-CRI LED parametrləri

12 Vt

~130 Lm/Vt

CRI>97 / R9>90

3000K — 1400 Lm / 4000K — 1500 Lm

Drayver

Sistemdə premium sinif TRIDONIC

COMBO 2.0 Avstriyada istehsal olunan TRIDONIC® drayveri ilə komplektləşdirilir. Bu, sistemin vacib hissəsidir: işin sabitliyi, qoşulmanın rahatlığı və işıqlandırma qurğusunun ümumi resursu məhz ondan asılıdır.

Layihə istismarı üçün təkcə əsas elektrik parametrləri deyil, həm də montaj zamanı tipik səhvlərə davamlılıq, gözə çarpan titrəmənin olmaması və tavanüstü məkan məhdud olduqda kompakt ölçü vacibdir.

Güc

12 Vt

Cərəyan

300 mA

Qorunma dərəcəsi

IP20

Tipik qeyri-standart hallardan qorunma

Drayver yüklənmələrə, yüksəlmiş gərginliyə, qısaqapanmaya və istismar zamanı rast gəlinən digər risklərə hesablanıb.

Rahat qoşulma

İşıqlandırma qurğusu drayverə əlavə çətinlik olmadan qoşulur; bu da montajı, servisi və sistem elementlərinin dəyişdirilməsini asanlaşdırır.

Gözə çarpan titrəmə olmadan işıq

Drayverin sabit işi vizual narahatlığın qarşısını almağa kömək edir və sistemi gündəlik istifadə və layihə tətbiqləri üçün uyğun edir.

Kompakt ölçü

Aşağı profilli tavanlarda və tavanüstü məkanın məhdud olduğu layihələrdə yerləşdirmək üçün əlverişlidir.

Premium icra sinfi

TRIDONIC® istifadəsi sistemin ümumi səviyyəsini qoruyur və məsuliyyətli istismarda kompromislərin sayını azaldır.

5 il zəmanət

Uzun zəmanət müddəti interyerə inteqrasiya olunan və əlavə servis olmadan sabit işləməli olan sistemlər üçün xüsusilə önəmlidir.

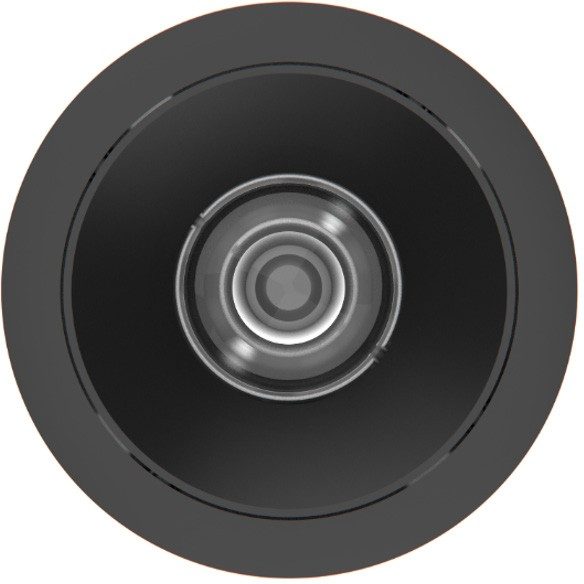

Optika

Fin LEDiL optikası və linzaların tətbiq ssenariləri

COMBO 2.0-da optika təkcə şüa bucağını deyil, işığın xarakterini də müəyyən edir: dar aksentlərdən tutmuş məkanın geniş və bərabər işıqlandırılmasına, eləcə də keçidlər və uzunsov zonalar üçün xüsusi həllərə qədər.

Geniş linza seçimi

Lokal, ümumi və xüsusi işıqlandırma üçün.

Bərabər şüa

Yumşaq kənarlarla və proqnozlaşdırılan işıq paylanması ilə.

Keyfiyyətli işıq

Artıq parıltı, halqa və nəzərə çarpan artefaktlar olmadan.

Linzaların tez dəyişdirilməsi

Universal holderə əlavə çətinlik olmadan quraşdırılır.

Orijinal Fin optikası

1. Optikanın geniş çeşidi

2. Bərabər işıq

İşığı diffuz kənarlı bərabər şüaya fokuslayır.

3. Keyfiyyətli işıq

Parıltısız, halqasız, xromatik aberrasiyasız və ucuz həllərə xas digər qüsurlar olmadan.

4. Linzanın asan dəyişdirilməsi

Bayonet birləşməsi vasitəsilə universal HEKLA holderinə quraşdırılır.

25°

45°

60°

90°

İkili
asimmetrik

Oval
linza

Aksesuarlar

Əlavə aksesuarlar işığın xarakterini dəyişir, qorunma dərəcəsini artırır və işıqlandırma qurğusunu tapşırığa daha dəqiq uyğunlaşdırmağa kömək edir.

Mat mikropizma

İşıq ləkəsini tam yumşaldır və əsas işıqlandırma üçün yaxşı seçimdir.

Mikropizma

İşıq ləkəsini genişləndirir və kənarlarını yumşaldır.

Şəffaf şüşə IP65

İşıqlandırma qurğusunu nəmli məkanlarda və açıq havada istifadə etməyə imkan verir. Suya batırmaq olmaz.

HoneyComb

Periferik gözqamaşdırıcı effekti azaldır və daha yönlü, “toplanmış” işığı saxlayır.

Aksesuarlar Wallwasher korpusu ilə istifadə edilmir.

Standart korpusu

Müxtəlif quraşdırma hündürlüyünə malik klassik korpus seriyası

Standart seriyası müxtəlif geometriya və dərinliyə malik bir neçə korpus variantını əhatə edir. Bu, aşağı profilli tavanlar, universal bazis tapşırıqlar və ya gözqamaşdırmanı əlavə azaltmağın vacib olduğu ssenarilər üçün uyğun həll seçməyə imkan verir.

ST və SR korpusları

aşağı profilli tavanlar üçün

Düz kənarlı ST korpusu məkanın zonalanmasını daha aydın göstərir.

Yumru kənarlı SR korpusu işıq ləkəsindən yarımkölgəyə daha yumşaq keçid yaradır.

ST1 korpusu

Korpusun universal və ən populyar icra variantı. Tavanların əksəriyyəti üçün uyğundur. Korpus hündürlüyü ilə gözqamaşdırmaya qarşı qorunma arasında optimal balans.

ST2 korpusu

Gözqamaşdırmaya qarşı qoruyucu bucaqlı. Minimal periferik gözqamaşdırıcı effekt.

Korpusun qara variantı gizli işıq mənbəyi effekti — DarkLight yaratmağa imkan verir: gözqamaşdırmanı istisna etmək və rahat lokal işıq formalaşdırmaq lazım olduqda.

Standart ST

Standart SR

ST1

Standart ST1

ST2

DarkLight

Standart ST2

Çərçivəyə ön tərəfdən bayonet bərkidilməsi ilə quraşdırılır və çıxarılır. Ölçülər montaj üçün ehtiyat nəzərə alınmaqla göstərilib.

Magnet korpusu

Rəngli maqnit örtüklü korpus

Magnet seriyası bütün korpusu dəyişmədən işıqlandırma qurğusunun görünüşünü yeniləməyə imkan verir. Rəngli maqnit örtüklər, gözqamaşdırmaya qarşı qoruyucu bucaq və DarkLight effekti bu variantı həm interyer, həm də memarlıq tapşırıqları üçün faydalı edir.

1. Rəngli maqnit örtüklər

Örtüyü RAL üzrə istənilən rəngdə boyamaq olar. Maqnit fiksator onu işıqlandırma qurğusunu çıxarmadan və ayırmadan söküb dəyişməyə imkan verir. Bu, ya interyerin rəng palitrasını dəstəkləməyə, ya da işıqlandırma qurğusunu tavanda daha az nəzərə çarpan etməyə kömək edir.

2. Gözqamaşdırmaya qarşı qoruyucu bucaq

Kiçildilmiş işıq pəncərəsi işıq axınını daha çox cəmləyir və işıqlandırma qurğusuna yaxın olduqda gözqamaşdırmanı azaldır.

3. Gizli işıq mənbəyi effekti — DarkLight

Bu effekt xüsusilə tünd rənglərdə daha yaxşı görünür: tünd səth əks olunan şüaları daha yaxşı udur və işıq mənbəyini vizual olaraq daha az nəzərə çarpan edir.

DarkLight

RAL Color

Çərçivəyə ön tərəfdən bayonet bərkidilməsi ilə quraşdırılır və çıxarılır. Ölçülər montaj üçün ehtiyat nəzərə alınmaqla göstərilib.

Wallwasher korpusu

Şaquli səthlərin işıqlandırılması üçün

1. Şaquli səthlərin bərabər işıqlandırılması

İşığı divara yönəldən fırlanan başlıqla təchiz olunub.

2. Yüksək işıq səmərəliliyi

Digər həllərdən fərqli olaraq işıq axınının yarısı itmir: o, diffuzordan keçərək reflektor vasitəsilə tam şəkildə divara yönləndirilir.

3. Keyfiyyətli işıq

Divarda “qövs” yaratmır, tavanla divarın birləşmə səviyyəsində düz sərhədli geniş və bərabər işıqlandırma verir.

4. Rahat tənzimləmə

Başlığın fırlanan mexanizmi montajdan sonra bucağı dəqiq tənzimləməyə imkan verir. 360 dərəcənin hamısında.

Fırlanma bucağı

360°-ə qədər

Optimal məsafə

divardan

= divar hündürlüyünün 1/3-i

Wallwasher korpusu ilə divarın işıqlandırma sxemi

* Çərçivəyə ön tərəfdən bayonet bərkidilməsi ilə quraşdırılır və çıxarılır. Ölçülər montaj üçün ehtiyat nəzərə alınmaqla göstərilib.

Adjustable korpusu

Meyilli və fırlanan

1. Unikal konstruksiya

Tavanüstü məkanda meyl oxu sürüşdürülmüş, analoqu olmayan konstruksiya.

2. Gizli işıq mənbəyidir

Korpus klassik meyilli işıqlandırma qurğularında olduğu kimi tavan müstəvisindən kənara çıxmır.

3. Yüksək işıq səmərəliliyi

Klassik meyilli işıqlandırma qurğuları ilə müqayisədə böyük meyl bucaqlarında işıq itkilərini minimuma endirir — meyilli səthüstü və trek işıqlandırma qurğularına yaxşı alternativdir.

4. Rahat tənzimləmə

İşıqlandırma qurğusunu tavandan çıxarmadan meyl və fırlanma bucağını ön tərəfdən tənzimləməyə imkan verir. Bunun üçün örtüyün daxili tərəfində meyl bucağı ilə tənzimləmə şkalası qeyd olunub.

Fırlanma bucağı

360°-ə qədər

Meyl bucağı

30°-ə qədər

Divardan optimal məsafə

= divar hündürlüyünün 1/3-i

Adjustable korpusunun tənzimləmə şkalasının fraqmenti

* Çərçivəyə ön tərəfdən, qıfıllarla quraşdırılır və çıxarılır. Ölçülər montaj üçün ehtiyat nəzərə alınmaqla göstərilib.

Çərçivə

Əsas üstünlüklər

1. Geniş seçim

Çərçivələri müxtəlif tavan tiplərinə quraşdırmaq olar.

2. Montaj dəliyi 100 mm

Ən çox istifadə olunan 100 mm tac üçün.

3. Təmiz (son) montaj

Çərçivə quraşdırıldıqdan və məkanın təmiri bitdikdən sonra işıqlandırma qurğusunun tam komplektini sifariş etmək mümkündür.

4. Tam uyğunluq

Çərçivələr korpusun universal bərkidilmə mexanizminə malikdir, buna görə bütün korpus tipləri ilə uyğundur.

5. Simmetrik birləşmə

Çərçivənin işıqlandırma qurğusunun korpusu ilə simmetrik bayonet birləşməsi montajdan sonra çərçivənin fırlanma bucağını tənzimləməyə ehtiyacı aradan qaldırır — tavanüstü kommunikasiya xətləri və tavan kənarları zədələnməz.

6. Sığorta trosu

Çərçivəni işıqlandırma qurğusunun korpusu ilə birləşdirir. Səhv montaj zamanı işıqlandırma qurğusunun düşməsinin qarşısını alır.

Şpaklyovka üçün gipskartona

Yaylı bərkidilmə ilə daxili quraşdırma

Tavanlar — gips, dartma, reykalı, taxta və s.

Çərçivənin montajı

Gipskartona şpaklyovka üçün

Gizli montaj üçün çərçivə

Gipskarton tavanlar üçün uyğundur və çərçivəni konstruksiyanın qalınlığına görə dəqiq tənzimləməyə imkan verir.

Perforasiyalı kronşteynlər hündürlüyə görə birqat 9 mm-dən ikiqat 24 mm-ə qədər tənzimlənir.

Tənzimləmə şkalası montaj zamanı lazım olan ölçünü tez qurmağa kömək edir.

Yaylı bərkidilmə ilə daxili quraşdırma

Gips, dartma, reykalı, taxta və digər tavan tipləri üçün.

Etibarlı fiksasiyalı klassik daxili quraşdırma

Çərçivənin daralan kənarları işıqlandırma qurğusundan tavan səthinə səliqəli keçid yaradır.

Örtüklü yay bərkidiciləri montajı sadələşdirir və quraşdırmanı daha rahat edir.

Elastik yay çərçivəni montaj dəliyində möhkəm saxlayır.

Modul konstruksiya

COMBO 2.0 modul prinsipinə əsasən yığılır: linzalar, montaj korpusu, aksesuarlar və işıqlandırma qurğusunun konfiqurasiyası layihənin tapşırığına uyğun seçilir.

İstənilən tapşırıq və istənilən büdcə üçün həllər

COMBO 2.0 xətti tavanüstü məkanın hündürlüyünə, işığın xarakterinə və layihə büdcəsinə uyğun həll toplamağa imkan verir: kompakt montaj üçün modullardan tutmuş yumşaq, səpələnmiş işıqlı variantlara qədər.
