Məhsul təsviri

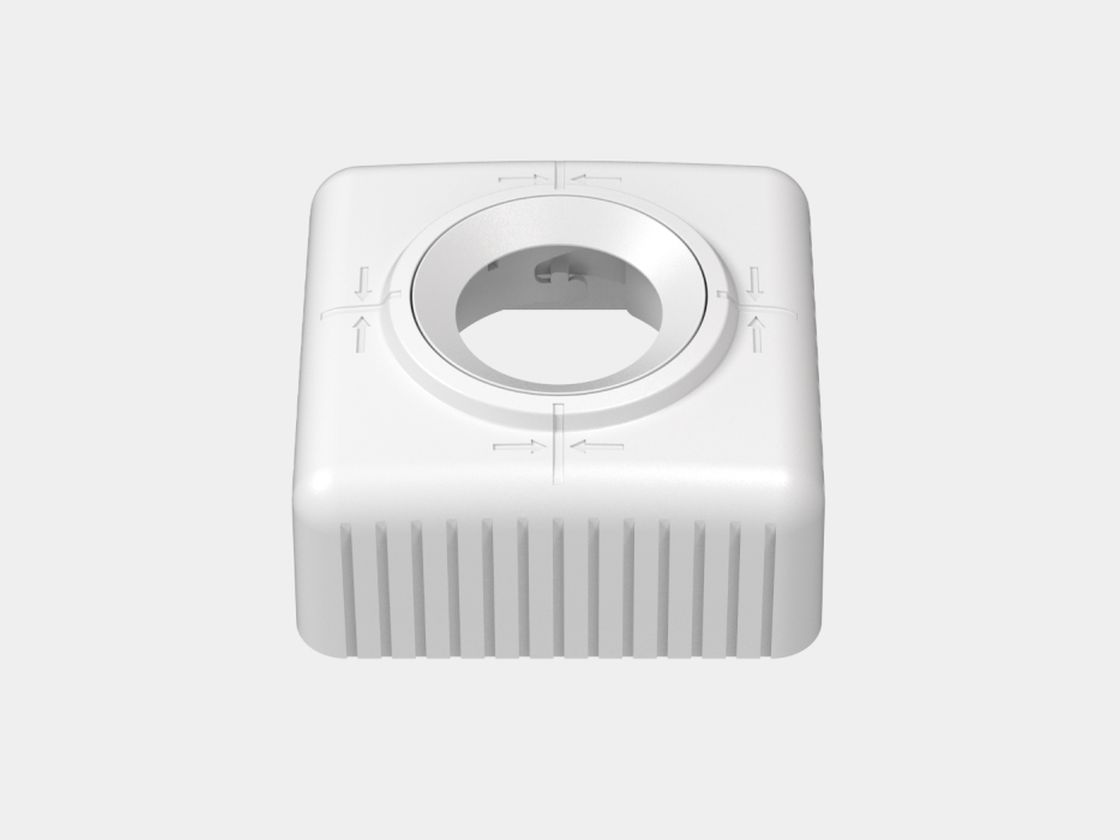

MR16/GU10 modulu üçün dartma tavan zakladnoy hissəsi standart LED modulların dartma tavan konstruksiyasına quraşdırılması üçün nəzərdə tutulub. Bu, SWG Standard-ın FT01 seriyasına aid aksesuardır: quraşdırılan işıqlandırma üçün oturacaq yerini əvvəlcədən hazırlamağa və modulu tavan örtüyünün səthinə səliqəli şəkildə çıxarmağa kömək edir.
Gövdə termoplastikdən hazırlanıb və ağ rəngə (RAL 9016) boyanıb. Buna görə də zakladnoy hissə əksər açıq rəngli tavanlar və çərçivələrlə vizual olaraq uyğunlaşır. Form-faktor MR16/GU10 patron/formatı ilə geniş yayılmış həllər üçün hesablanıb.
Məhsulun ölçüləri: 100×100×48 mm, quraşdırma dərinliyi — 50 mm. Bu ölçülər nişanlama və montaj yerinin seçimi zamanı rahatdır: modul və onun qoşulması üçün tavanarxası boşluqda kifayət qədər yerin olub-olmadığını əvvəlcədən yoxlamağa imkan verir.
Zakladnoy hissə dartma tavanda standart modulların montajını sadələşdirir və quraşdırma qovşağını aydın ardıcıllıqla yığmağa şərait yaradır. Məhsula 5 il zəmanət verilir.
Quraşdırma üsulu:
1. Çərçivənin yan hissələrinə montaj künclərini bərkidin
2. Montaj küncləri olan çərçivəni özünüburma vintlərlə tavana quraşdırın
3. Fiksasiya halqasını alətin yivinə yerləşdirin
4. a) Tavan örtüyünü gərgin b) Çərçivədəki çıxıntıdan dəqiq mövqeləndirmə üçün istifadə edərək quraşdırma alətini çərçivə dəliyinə koaksial şəkildə yerləşdirin
5. a) Aləti bərkidin. Fiksasiya halqası örtüyü çərçivənin dəliyində sıxmalıdır b) Örtükdə dəlik kəsin
6. MR16 modulunu bərkidici əsaslığa quraşdırın
7. MR16 modulunu şəbəkəyə qoşun
8. Modulu zakladnoy hissəyə yerləşdirin
9. Quraşdırmanı tamamlayın
